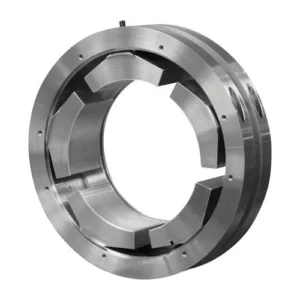

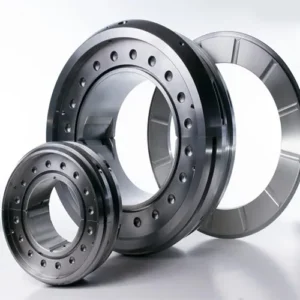

یاتاقان های ژورنال تراست پد
در ماشین‌آلات صنعتی و تجهیزات دوار، دقت در کنترل نیروهای وارده و کاهش اصطکاک بین اجزا از اهمیت بالایی برخوردار است. یکی از
پیشرفته‌ترین انواع یاتاقان‌ها که به‌طور خاص برای تحمل بارهای محوری و افزایش پایداری سیستم طراحی شده ، یاتاقان ژورنال تراست
پد (Thrust Pad Journal Bearing) است. این نوع یاتاقان با ساختار مدرن و پدهای قابل تنظیم، گزینه‌ای ایده‌آل برای استفاده در شرایط
کاری سخت و حساس به‌شمار می‌آید.
در این مقاله، با ساختار، عملکرد، ویژگی‌های منحصربه‌فرد و کاربردهای تخصصی یاتاقان ژورنال تراست پد آشنا می‌شویم.
تعریف یاتاقان ژورنال تراست پد
یاتاقان ژورنال تراست پد نوعی یاتاقان ترکیبی است که قادر به پشتیبانی همزمان از بارهای شعاعی و محوری می‌باشد. بخش “ژورنال”
برای تحمل بار شعاعی (بار عمود بر محور) عمل می‌کند، در حالی که بخش “تراست پد” برای کنترل بارهای محوری (بار در امتداد محور)
طراحی شده است.ویژگی برجسته این یاتاقان ، وجود پد های متحرک یا ایزوله‌شده‌ای است که می‌توانند به طور مستقل زاویه خود را
نسبت به محور تنظیم کنند. این پدها با ایجاد لایه‌ای از روانکار (عموماً روغن) بین سطح تماس، از تماس فلز با فلز جلوگیری کرده و مانع
از سایش زودرس می‌شوند.
عملکرد و مکانیسم یاتاقان
هر پد در یاتاقان تراست پد به‌گونه‌ای طراحی شده که با شروع چرخش شافت، به سمت عقب متمایل شده و یک فیلم نازک روغنی در
فاصله بین خود و شافت ایجاد می‌کند. این فیلم روغن، به‌صورت دینامیکی و با فشار خودکار، بار محوری را پشتیبانی کرده و اصطکاک را
به‌شدت کاهش می‌دهد.
ساختار این نوع یاتاقان‌ها باعث می‌شود که توزیع فشار در تمام سطح تماس بسیار یکنواخت باشد. در نتیجه، نه‌تنها از ایجاد نقاط تمرکز
تنش جلوگیری می‌شود، بلکه عمر یاتاقان نیز به‌طور قابل توجهی افزایش می‌یابد.
مزایای کلیدی
یاتاقان‌های ژورنال تراست پد در مقایسه با انواع ساده‌تر، مزایای قابل توجهی دارند:
پایداری دینامیکی بالا: به‌دلیل طراحی شناور پدها، سیستم نسبت به ارتعاشات و نوسانات حساسیت کمتری دارد.
ظرفیت تحمل بار بیشتر: این یاتاقان‌ها می‌توانند بارهای محوری و شعاعی سنگین‌تری را نسبت به یاتاقان های معمولی تحمل کنند.
پخش یکنواخت فشار: طراحی چندپدی باعث توزیع متقارن نیروها و جلوگیری از تمرکز تنش در یک ناحیه خاص می‌شود.
کاهش اصطکاک و سایش: با تشکیل یک لایه روانکار پایدار، تماس مستقیم سطح فلز با فلز به حداقل می‌رسد.
مواد سازنده و طراحی فنی
بخش‌های متحرک یاتاقان معمولاً از آلیاژهایی با مقاومت حرارتی و مکانیکی بالا مانند برنز، بابیت یا فولاد کروم‌دار ساخته می‌شوند. این
مواد به‌گونه‌ای انتخاب شده‌اند که در برابر فشار بالا، دمای زیاد و سرعت های دورانی بالا دچار تغییر شکل نشوند. همچنین در طراحی
پدها از تکنولوژی‌هایی نظیر جیب‌های روغن (Oil Grooves) استفاده می‌شود تا روانکاری مؤثرتری انجام گیرد.
کاربردهای صنعتی
یاتاقان‌های ژورنال تراست پد به‌طور گسترده در تجهیزات حساس و حیاتی مورد استفاده قرار می‌گیرند. برخی از رایج‌ترین کاربردهای آن
عبارت‌اند از:
توربین‌های بخار و گاز: به دلیل تحمل بار بالا و نیاز به پایداری طولانی‌مدت.
ژنراتورها و موتورهای بزرگ: که بار محوری به‌صورت مداوم روی محور وارد می‌شود.
پمپ‌های سانتریفیوژ صنعتی: که در آن‌ها بارهای شعاعی و محوری همزمان وجود دارد.
کمپرسورهای فشار بالا: که نیاز به دقت در موقعیت شافت دارند.
نگهداری و شرایط بهره‌برداری
برای حفظ عملکرد بهینه یاتاقان ژورنال تراست پد، روانکاری صحیح و کنترل دمای کاری بسیار حیاتی است. همچنین استفاده از سنسور
های پایش وضعیت، مانند سنسور دما یا لرزش، برای جلوگیری از خرابی‌های ناگهانی توصیه می‌شود. سیستم های روانکاری مرکزی با
فیلتر مناسب، یکی از الزامات اساسی در این یاتاقان‌هاست.
نتیجه‌گیری
یاتاقان‌های ژورنال تراست پد به‌عنوان راه‌حلی هوشمندانه برای تحمل همزمان بارهای شعاعی و محوری، جایگاهی مهم در صنعت دارند.
طراحی پیشرفته پدهای شناور و عملکرد مؤثر در شرایط سخت، آن‌ها را به انتخابی بی‌رقیب برای ماشین‌آلات دقیق و سنگین تبدیل کرده
است. در شرایطی که دقت، پایداری و عمر مفید از اهمیت بالایی برخوردار باشد،استفاده از این نوع یاتاقان میتواند تأثیر بزرگی در بهره‌وری
کل سیستم داشته باشد.
