یاتاقان های ژورنال
در دنیای مهندسی مکانیک و ساخت تجهیزات دوار، یاتاقان ها نقشی کلیدی در پایداری ، کاهش اصطکاک و حفظ راندمان سیستم دارند.
یاتاقان ژورنال (Journal Bearing) یکی از رایج‌ترین و مهم‌ترین انواع یاتاقان‌هاست که در بسیاری از ماشین‌آلات صنعتی، موتورها، توربین‌ها
و ژنراتورها مورد استفاده قرار می‌گیرد. عملکرد درست این یاتاقان‌ها نه تنها تضمین‌کننده حرکت نرم و روان شفت‌ها است،بلکه از سایش،
لرزش و آسیب به قطعات گران‌قیمت جلوگیری می‌کند.
یاتاقان های ژورنال چیست؟
یاتاقان ژورنال نوعی یاتاقان ساده بدون اجزای چرخشی مانند ساچمه یا رولر است که از تماس سطحی بین شفت (ژورنال) و سطح
داخلی یاتاقان بهره می‌برد . در این ساختار ، شفت درون یک بوش استوانه‌ای (یاتاقان) می‌چرخد و اصطکاک بین این دو سطح از طریق
لایه‌ای از روغن یا روانکار به حداقل می‌رسد.برخلاف یاتاقان‌های غلتشی که برای کاربرد های با بار سبک و سرعت بالا مناسب‌اند، یاتاقان
های ژورنال برای شرایطی طراحی شده‌اند که بار زیاد، سرعت متوسط و پایداری بالا مورد نیاز باشد.
ساختار و عملکرد
یاتاقان ژورنال از دو بخش اصلی تشکیل شده است:
شفت یا محور گردان (Journal): که روی سطح داخلی یاتاقان می‌چرخد.
بدنه یا آستین یاتاقان (Bearing Sleeve): که به بدنه ماشین متصل است و شفت درون آن قرار دارد.
در حین چرخش، لایه‌ای از روانکار (روغن) بین شفت و یاتاقان ایجاد میشود که به عنوان فیلم روغنی عمل کرده و مانع از تماس مستقیم
فلز با فلز میشود. این خاصیت اصطکاک را کاهش داده، حرارت را کنترل کرده و عمر مفید قطعات را افزایش می‌دهد.
انواع یاتاقان ژورنال
ویاتاقان ساده (Plain Journal Bearing): بدون بریدگی یا کانال روغن، برای بارهای یکنواخت.
یاتاقان شکاف‌دار (Grooved Bearing): دارای شیار برای توزیع بهتر روغن.

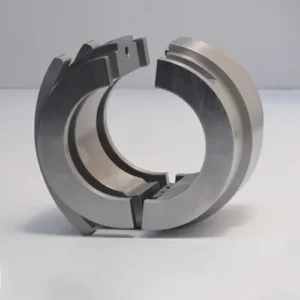

ویاتاقان نیم‌دایره‌ای (Split Bearing): شامل دو نیمه برای نصب یا تعویض آسان.
یاتاقان پد لغزنده (Tilting Pad Journal Bearing): پیشرفته‌ترین نوع برای کاربردهای سرعت بالا و بار متغیر.
کاربردهای یاتاقان ژورنال
موتورهای احتراق داخلی: در میل‌لنگ، میل‌سوپاپ و شاتون.
توربین‌های بخار و گازی: برای تحمل بار سنگین شفت‌های دوار.
ژنراتورها و الکتروموتورها: برای حفظ تراز و کاهش لرزش.
پمپ‌های صنعتی: در صنایع پتروشیمی، نفت و گاز و نیروگاه‌ها.
مزایای یاتاقان‌های ژورنال
تحمل بار بسیار بالا: این یاتاقان‌ها می‌توانند بارهای شعاعی قابل توجهی را تحمل کنند.
عمر طولانی: در صورت روانکاری مناسب، طول عمر بالایی دارند.
طراحی ساده: عدم وجود اجزای متحرک پیچیده مانند ساچمه یا رولر.
عملکرد بی‌صدا: به دلیل تماس روانکاری‌شده، سر و صدای عملیاتی بسیار پایین است.
نکات مهم در نگهداری
روانکاری صحیح: مهم‌ترین عامل در عملکرد موفق یاتاقان ژورنال است. عدم وجود روغن مناسب باعث تماس مستقیم فلز و سایش شدید
میشود.خنک‌کاری: به دلیل تولید حرارت در اثر اصطکاک، سیستم‌های خنک‌کننده یا روغن‌سردکن‌ها باید به‌درستی کار کنند.
تراز بودن شفت: عدم هم‌محوری یا لرزش‌های مکانیکی میتواند باعث آسیب سریع به سطح یاتاقان شود.
چالش‌ها و محدودیت‌ها
در حالی که یاتاقان‌های ژورنال مزایای زیادی دارند، اما برای راه‌اندازی اولیه نیازمند فشار اولیه روغن هستند. همچنین به نگهداری دقیق و
شرایط کاری پایدار نیاز دارند. در سیستم‌هایی که شروع حرکت تحت بار بالا اتفاق می‌افتد یا قطع ناگهانی روانکاری ممکن است، استفاده
از این یاتاقان‌ها ریسک‌پذیر خواهد بود.
جمع‌بندی
یاتاقان ژورنال یکی از مهم‌ترین قطعات در سیستم‌های چرخشی صنعتی است که با طراحی ساده اما عملکرد مؤثر،نقش کلیدی در کاهش
اصطکاک و افزایش طول عمر قطعات مکانیکی دارد. استفاده صحیح،روانکاری مناسب و نگهداری اصولی،ضامن عملکرد طولانی‌مدت و بینقص
این نوع یاتاقان خواهد بود. در صنایع انرژی، خودروسازی، نفت و گاز و تجهیزات سنگین، یاتاقان ژورنال جایگاه ویژه‌ای دارد و بازدهی آن میتواند
بر کل سیستم تأثیرگذار باشد.
