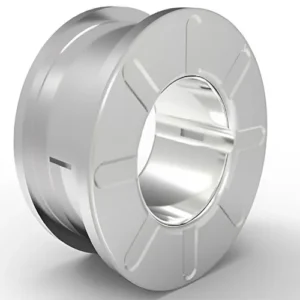

یاتاقان جدار نازک بابیتی ژورنال
یاتاقان‌ها در قلب بسیاری از ماشین‌آلات صنعتی و مکانیکی قرار دارند. آن‌ها وظیفه‌ی هدایت دقیق شفت‌ها و کاهش اصطکاک بین سطوح در حال حرکت
را بر عهده دارند. یکی از پرکاربردترین و قابل‌اعتمادترین انواع یاتاقان‌ها،یاتاقان جدار نازک بابیتی ژورنال است که به‌طور ویژه برای تحمل بارهای شعاعی در
شفت‌های دوار طراحی شده است. این نوع یاتاقان به دلیل ساختار خاص و استفاده از آلیاژ بابیت درسطح تماس،گزینه‌ای مطمئن برای بسیاری از صنایع
سنگین و حساس محسوب میشود.
ساختار یاتاقان بابیتی ژورنال
یاتاقان جدار نازک بابیتی ژورنال از دو بخش اصلی تشکیل شده است:
لایه پشتی (Back Layer):
معمولاً از فولاد یا آلیاژهای مسی ساخته میشود. این بخش وظیفه‌ی تحمل ساختاری و مقاومت مکانیکی را بر عهده دارد و پایه‌ای برای لایه‌ی بابیتی
به‌شمار میرود.
لایه‌ی بابیتی (Babbitt Lining):
این لایه نازک درونی، از آلیاژهای قلع‌پایه یا سرب‌پایه (بابیت) ساخته میشود. فلز بابیت دارای خاصیت روانکاری ذاتی، تطبیق‌پذیری با سطح شفت، جذب
آلودگی و مقاومت در برابر سایش است.
بابیت به دلیل نرم بودن، در صورت بروز ناهماهنگی یا ورود ذرات خارجی، خود فرسوده میشود و از آسیب دیدن شفت جلوگیری می‌کند. به همین دلیل،
بسیاری از سازندگان از بابیت به‌عنوان ماده‌ای “قربانی‌شونده” یاد می‌کنند.
عملکرد یاتاقان ژورنال در بار شعاعی
یاتاقان‌های ژورنال، برخلاف یاتاقان‌های تراست که بار محوری را تحمل می‌کنند، برای هدایت بار شعاعی طراحی شده‌اند. در کاربردهای واقعی مانند میل
لنگ موتور، شفت توربین یا پمپ،شفت به‌صورت دورانی در داخل یاتاقان میچرخد و بار وارد شده به آن بیشتر از طرفین (شعاعی) است. یاتاقان جدار نازک
بابیتی ژورنال در این شرایط با ایجاد یک لایه نازک روانکاری، از تماس مستقیم فلز با فلز جلوگیری می‌کند و عمر سیستم را افزایش می‌دهد.
مزایای استفاده از یاتاقان بابیتی جدار نازک
کاهش اصطکاک و سایش:
آلیاژ بابیت با روانکاری ذاتی خود، اصطکاک بین شفت و یاتاقان را به شدت کاهش می‌دهد. این ویژگی باعث صرفه‌جویی در مصرف انرژی و کاهش گرمای
ناشی از تماس میشود.
محافظت از شفت در شرایط بحرانی:
اگر سیستم روانکاری دچار اختلال شود یا ذرات ساینده وارد مدار شوند، لایه‌ی بابیتی فرسوده میشود ولی شفت سالم می‌ماند. این ویژگی به کاهش
هزینه‌های تعمیرات اساسی کمک می‌کند.
قابلیت بازسازی آسان:
در صورت آسیب‌دیدگی یاتاقان، لایه‌ی بابیتی را می‌توان از نو ریخته‌گری یا ماشین کاری کرد. این مزیت باعث صرفه جویی در هزینه تعویض یاتاقان کامل
میشود.
سبک و مناسب برای فضاهای محدود:
طراحی جدار نازک باعث کاهش وزن و امکان نصب در فضاهای محدود میشود، بدون آنکه عملکرد یا دوام تحت تأثیر قرار گیرد.
کاربردهای صنعتی
یاتاقان‌های بابیتی ژورنال در صنایع مختلفی کاربرد دارند، به‌ویژه در مواردی که بار شعاعی زیاد، سرعت بالا و دقت عملکرد اهمیت دارد. از جمله:
موتورهای دیزلی و گازسوز بزرگ
مانند موتور کشتی‌ها و ژنراتورها.
توربین‌های بخار و گاز
در نیروگاه‌ها که نیاز به یاتاقان‌هایی با دقت بالا و تحمل شرایط سخت دارند.
کمپرسورها و پمپ‌های صنعتی
به‌ویژه در صنایع نفت، گاز و پتروشیمی.
ماشین‌آلات سنگین راه‌سازی و معدن
که یاتاقان‌ها باید در برابر ضربه و لرزش مقاوم باشند.
نکات مهم در نصب و نگهداری
روغن‌کاری مستمر و تمیز:
استفاده از سیستم روغن‌کاری با فیلتر مناسب، باعث افزایش عمر یاتاقان و کاهش هزینه‌های نگهداری میشود.
هم‌راستایی دقیق با شفت:
نصب دقیق برای جلوگیری از بارهای ناخواسته و سایش غیرطبیعی ضروری است.
بازرسی دوره‌ای:
بازرسی منظم برای بررسی ترک، سایش یا کاهش ضخامت لایه‌ی بابیت، از خرابی ناگهانی تجهیزات جلوگیری می‌کند.
نتیجه‌گیری
یاتاقان جدار نازک بابیتی ژورنال ترکیبی عالی از فناوری، دقت و دوام است. این محصول نه‌تنها عملکرد مکانیکی مطلوبی ارائه می‌دهد، بلکه با محافظت
از شفت، کاهش هزینه‌های تعمیرات و امکان بازسازی، انتخابی هوشمندبرای بسیاری از صنایع حساس به‌شمار میرود. طراحی جدار نازک آن نیز موجب
شده تا در تجهیزات مدرن و فشرده امروزی جایگاه ویژه‌ای داشته باشد.
